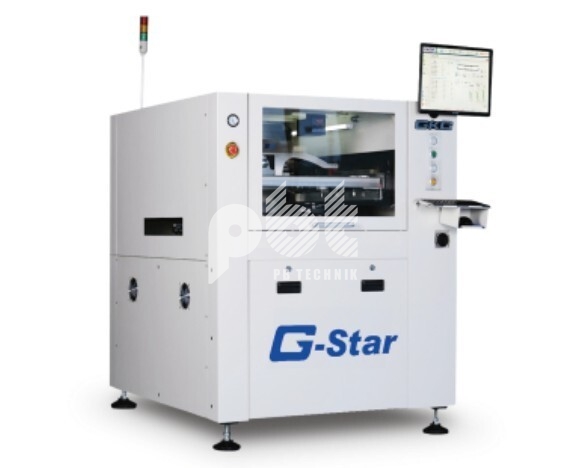

GKG G-Star
Drukarka szablonowa G-Star została zaprojektowana z myślą o obsłudze płytek PCB w rozmiarze M, odpowiadając na szeroki zakres wymagań nowoczesnej produkcji elektroniki. Urządzenie zapewnia wysoką precyzję nanoszenia pasty lutowniczej, również dla miniaturowych komponentów w obudowach 01005.
Dzięki systemowi pełnego kontaktu szablonu z płytką oraz zaawansowanemu układowi czyszczenia, wszelkie pozostałości pasty są skutecznie usuwane z apertur przed każdym cyklem drukowania. Przekłada się to na stabilność procesu oraz powtarzalnie wysoką jakość wydruków.
Zintegrowana funkcja inspekcji pasty 2D umożliwia wykrywanie typowych wad procesu drukowania, takich jak niedostateczna ilość pasty lutowniczej, mostki czy inne nieprawidłowości wpływające na jakość montażu. G-Star wyposażono również w ręcznie obsługiwany zacisk górny oraz zmotoryzowane zaciski boczne, które zapewniają pewne i stabilne pozycjonowanie płytki, gwarantując optymalne warunki do uzyskania najwyższej jakości druku.
GKG G-Star:
| Parametr | Wartość |
|---|---|
| Minimalny rozmiar płytki | 50 × 50 mm |
| Maksymalny rozmiar płytki | 400 × 340 mm |
| Grubość płytki | 0,4–6 mm |
| Margines na płytce | 3 mm |
| Maksymalna waga płytki | 3 kg |
| Minimalny rozmiar szablonu | 470 × 370 mm |
| Maksymalny rozmiar szablonu | 737 × 737 mm |
| Ilość rakli | 2 |
| Nacisk rakli | 0,5–10 kg |
| Prędkość drukowania | 6–200 mm/s |
| Dokładność druku | ±25 µm @ 6σ (CPK ≥ 2,0) |
| Zasilanie | AC 220 V ±10%, 50/60 Hz |
| Ciśnienie powietrza | 4–6 kgf/cm² |
| Interfejs | SMEMA Standard |
| Wymiary (długość × szerokość × wysokość) | 1 158 × 1 362 × 1 463 mm |
| Waga | 1 000 kg |
