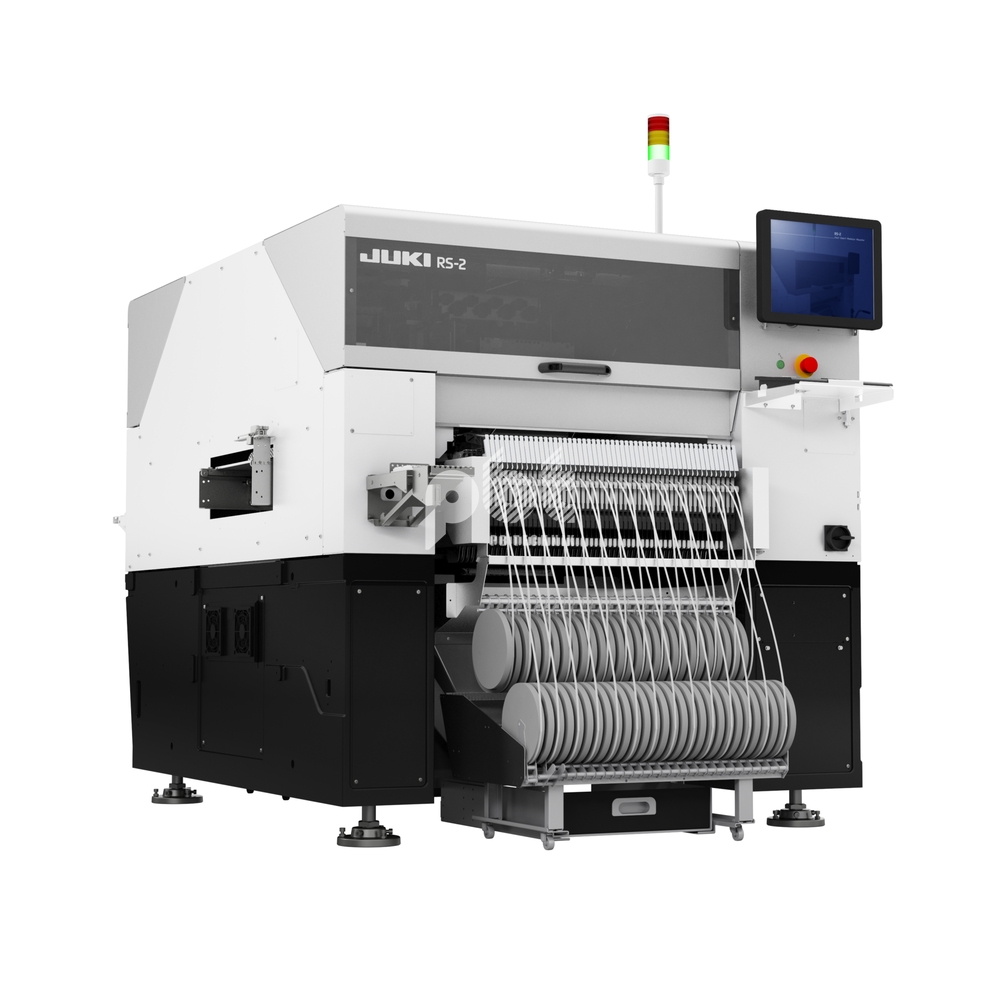

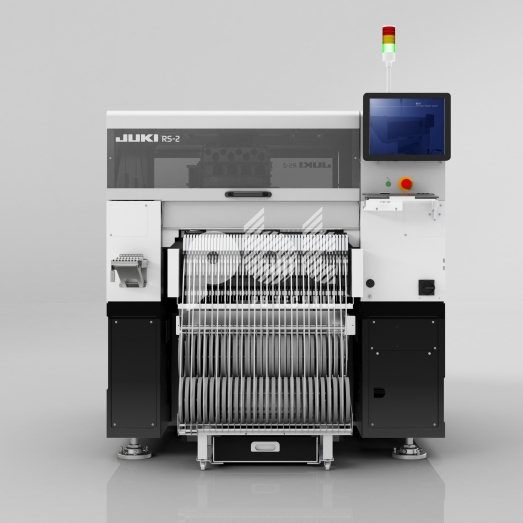

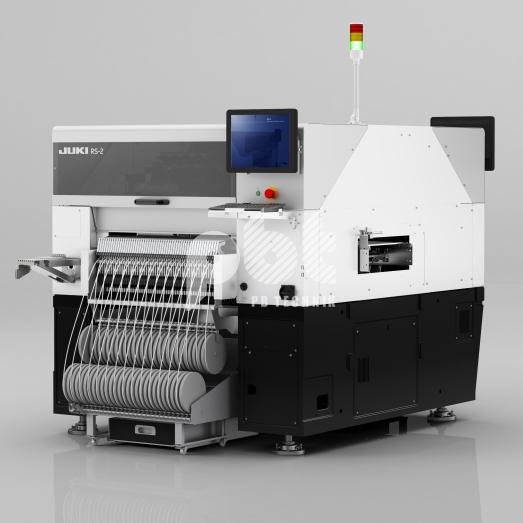

JUKI RS-2

JUKI RS-2, bazujący na sprawdzonej konstrukcji wcześniejszego automatu RS-1, jest uniwersalnym rozwiązaniem dla producentów używających zróżnicowanych komponentów w jednym produkcie. Zastosowana w JUKI RS-2 opatentowana głowica TAKUMI, wyposażona w 8 ssawek, pozwala na równoczesne układanie komponentów w rozmiarach od 03015 (metrycznie) do 74 x 74 mm lub 50 x 150 mm. Automatyczna adaptacja wysokości pracy głowicy do wysokości komponentu i centrowanie laserowe w locie na sześciu (a nie jak dotychczas pięciu) różnych wysokościach pozwoliła na zwiększenie wydajności automatu do 50 000 komponentów na godzinę. Wszystkie ssawki mogą być wyposażone w tagi RFID, pozwalające na śledzenie ich w systemach traceability.

JUKI RS-2:

• wydajność optymalna do 50 000 komponentów na godzinę (dla normy IPC9850 32 000 CPH)
• głowica TAKUMI z automatyczną adaptacją wysokości pracy, z ośmioma ssawkami z opcjonalnym oznakowaniem RFID
• centrowanie laserowe 360° w locie dla komponentów do 50 x 50 mm i wizyjne dla większych
• maksymalny rozmiar rozmiar montowanej płytki - 800 x 370 mm
• 3 lata gwarancji producenta

• PDFRS-2-E.pdf
  PDF - 3.2 MB

JUKI RS-2:

Maksymalny rozmiar płytki: 800 x 370 mm (opcjonalnie 1200 x 370 mm)

Maksymalna wysokość komponentu: 25 mm

Rozmiar komponentu: od 03015 metrycznie do 74 x 74/ 50 x 150 mm

Szybkość montażu: optymalnie 50000 elementów/h, w normie IPC9850 32000 elementów/h

Dokładność montażu: +/- 0,035 mm (Cpk >/= 1)

Ilość podajników: 112 x 8 mm

Zasilanie: 200 ~ 415 V, 3 fazy

Pobór mocy: 2,2 kW

Ciśnienie robocze powietrza: 0,5 +/- 0,05 MPa

Maksymalne zużycie powietrza: 50 l/min

Wymiary (szerokość x głębokość x wysokość): 1500 x 1686 x 1450 mm

Waga: około 1700 kg
