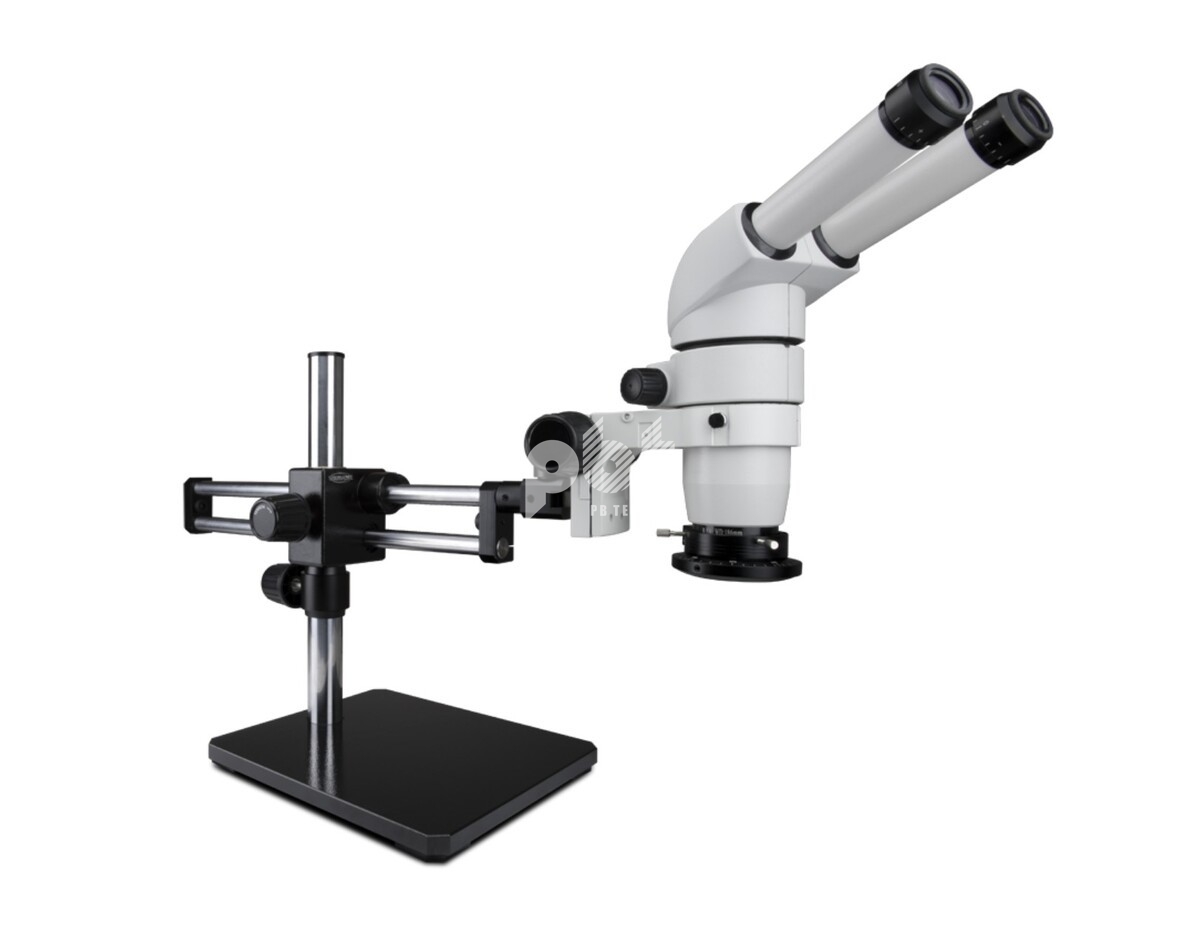

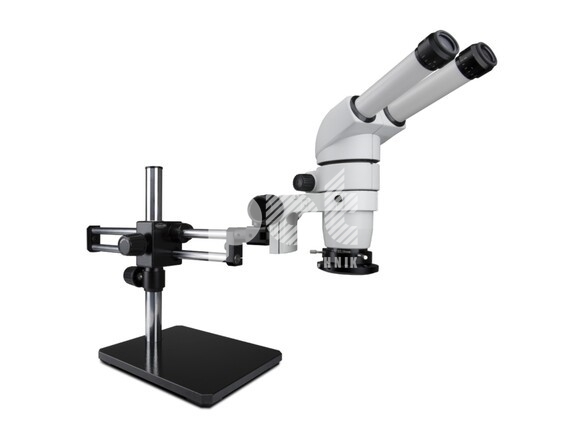

SCIENSCOPE seria E
Mikroskopy serii E firmy Scienscope wykorzystują równoległy system optyczny CMO (Common Main Objective), zapewniający wysoką klarowność obrazu, kontrast i dobrą płaskość pola widzenia. Konstrukcja systemu umożliwia stosowanie akcesoriów do obserwacji, pomiarów, oświetlenia oraz dokumentacji obrazu, bez zmiany podstawowej architektury mikroskopu.
W zależności od konfiguracji seria E może oferować powiększenia od 8× do 80×, z możliwością uzyskania większych powiększeń przy zastosowaniu odpowiednich akcesoriów - do 320×. Zakres ten powinien być każdorazowo potwierdzany dla konkretnej konfiguracji mikroskopu. Dostępne są modele z binokularną głowicą o stałym nachyleniu 20° oraz z ergonomiczną głowicą uchylną 45°, co ułatwia dopasowanie pozycji obserwacji i zwiększa komfort operatora podczas długotrwałej pracy.
| Dostępne zakresy powiększenia korpusu: |
0.8X – 5X, 0.8X – 6.4X, 0.8X – 8X |
|---|---|
| Współczynnik powiększenia: |
1:6, 1:8, 1:10 (odpowiednio) |
| Powiększenie z okularami 10× |
8X – 50X, 8X – 64X, 8X – 80X (odpowiednio) |
| Pole widzenia: |
28.8mm-4.6mm, 28.8mm-3.6mm, 28.8mm-2.9mm (odpowiednio) |
| Odległość robocza: |
78mm |
| Nachylenie okularów: |
20° lub 0° – 45° |
| Regulacja dioptrii: |
±5 niezależna dla obu oczu |
| Regulacja rozstawu okularów: |
51mm – 75mm |
| Średnica pierścienia mocującego mikroskopu: |
76mm |
| Dostępne okulary: |
10X, 20X i 30X |
| Dostępne obiektywy: |
0.5X Achromatyczny, 0.5X Plan Apo, 1X Plan, i 2X Plan |
| Dostępne adaptery wideo: |
0.35X i 0.5X |
| Dostępne rozdzielacze wideo: |
Pojedynczy port wiązki |
| Opcjonalna przysłona: |
Tak |
OBIEKTYW |
ZAKRES ZOOMU KORPUSU |
OKULARY X10 |
OKULARY X20 |
OKULARY X30 |
ODLEGŁOŚĆ ROBOCZA |
|||
|---|---|---|---|---|---|---|---|---|
| |
|
MAG |
FOV |
MAG |
FOV |
MAG |
FOV |
|
| |
1:06 |
4x-25x |
57.5mm-9.2mm |
8x-50x |
35mm-5.6mm |
12x-75x |
25mm-4mm |
|
| 0.5X |
1:08 |
4x-32x |
57.5mm-7.2mm |
8x-64x |
35mm-4.4mm |
12x-96x |
25mm-3.1mm |
187mm |
| |
1:10 |
4x-40x |
57.5mm-5.8mm |
8x-80x |
35mm-3.5mm |
12x-120x |
25mm-2.5mm |
|
| |
1:06 |
8x-50x |
28.8mm-4.6mm |
16x-100x |
17.5mm-2.8mm |
24x-150x |
12.5mm-2mm |
|
| 1X |
1:08 |
8x-64x |
28.8mm-3.6mm |
16x-128x |
17.5mm-2.2mm |
24x-192x |
12.5mm-1.6mm |
78mm |
| |
1:10 |
8x-80x |
28.8mm-2.9mm |
16x-160x |
17.5mm-1.8mm |
24x-240x |
12.5mm-1.3mm |
|
| |
1:06 |
16x-100x |
14.4mm-2.9mm |
32x-256x |
8.8mm-1.1mm |
48x-384x |
6.3mm-0.8mm |
|
| 2X |
1:08 |
16x-128x |
14.4mm-2.3mm |
32x-256x |
8.8mm-1.1mm |
48x-384x |
6.3mm-0.8mm |
35mm |
| |
1:10 |
16x-160x |
14.4mm-1.8mm |
32x-230x |
8.8mm-0.9mm |
48x-480x |
6.3mm-0.6mm |
|
Wzór powiększenia optycznego
Powiększenie całkowite = (Powiększenie okularów) X (Powiększenie w zakresie zoomu korpusu) X ( Powiększenie obiektywu)
Mag. = Powiększenie, FOV = Pole widzenia, WD = Odległość robocza
