SCIENSCOPE seria NZ
Wysoka jakość optyczna i trwałość w wymagających zastosowaniach przemysłowych.

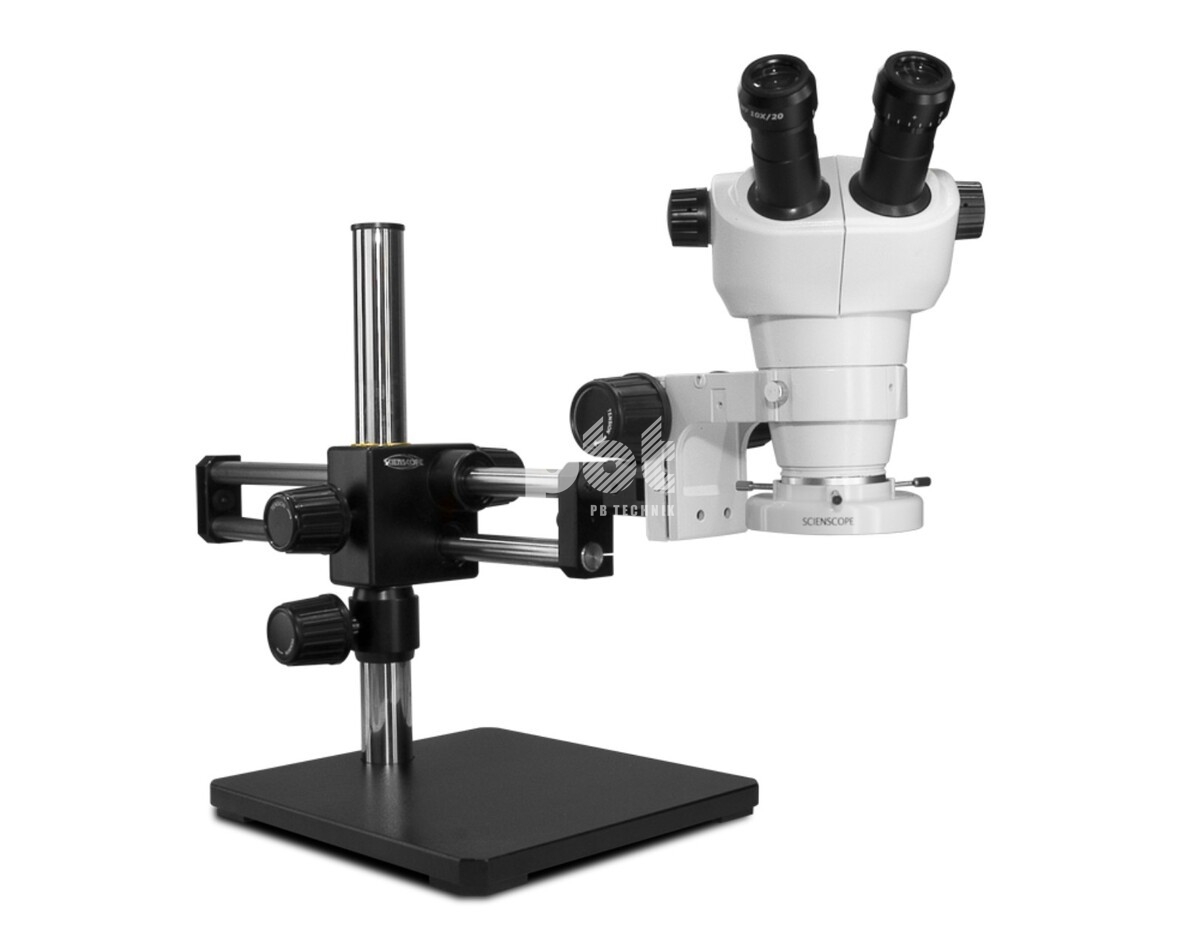

Mikroskopy stereo zoom serii NZ firmy Scienscope zostały zaprojektowane z myślą o precyzyjnej inspekcji optycznej w przemyśle, elektronice i produkcji medycznej. Wytrzymała, szczelna obudowa odporna na działanie powietrza i wilgoci oraz wzmocnione porty okularowe zwiększają niezawodność mikroskopów w środowisku produkcyjnym i ograniczają konieczność konserwacji.
Korpus mikroskopu oferuje zakres zoomu 0,8×–5× oraz współczynnik zoomu 1:6,3. W konfiguracji z okularami 10× zapewnia powiększenie 8×–50×, pole widzenia 27,5–4,4 mm i odległość roboczą 115 mm. Długa odległość robocza ułatwia przeprowadzanie inspekcji, montażu i serwisu obserwowanych komponentów. Wersje trinokularne umożliwiają integrację z kamerą cyfrową oraz dokumentowanie wyników kontroli jakości.
| Dostępny zakres powiększenia korpusu: |
0.8x-5x |
|---|---|
| Powiększenie: |
8x-50x (z okularami x10) |
| Współczynnik powiększenia: |
01:06.3 |
| Pole widzenia: |
27.5mm – 4.4mm (z okularami x10) |
| Odległość robocza: |
115mm |
| Regulacja dioptrii: |
±5 |
| Regulacja rozstawu okularów: |
50-76mm |
| Nachylenie okularów: |
45° |
| Średnica pierścienia mocującego mikroskopu: |
76mm |
| OBIEKTYW | OKULARY X10 | OKULARY X15 | OKULARY X20 | ODLEGŁOŚĆ ROBOCZA | |||
|---|---|---|---|---|---|---|---|
| MAG | FOV | MAG | FOV | MAG | FOV | ||
| 0.5X | 4x-25x | 55mm-8.8mm | 6x-37.5x | 40mm-6.4mm | 8x-50x | 31.2mm-5.0mm | 211mm |
| DEFAULT (1X) | 8x-50x | 27.5mm-4.4mm | 12x-75x | 20mm-3.2mm | 16x-100x | 15.6mm-2.5mm | 115mm |
| 2X | 16x-100x | 13.8mm-2.2mm | 24x-150x | 10mm-1.6mm | 32x-200x | 7.8mm-1.3mm | 43.5mm |
Wzór powiększenia optycznego
Powiększenie całkowite = (Powiększenie okularów) X (Powiększenie w zakresie zoomu korpusu) X ( Powiększenie obiektywu)
Mag. = Powiększenie, FOV = Pole widzenia, WD = Odległość robocza
