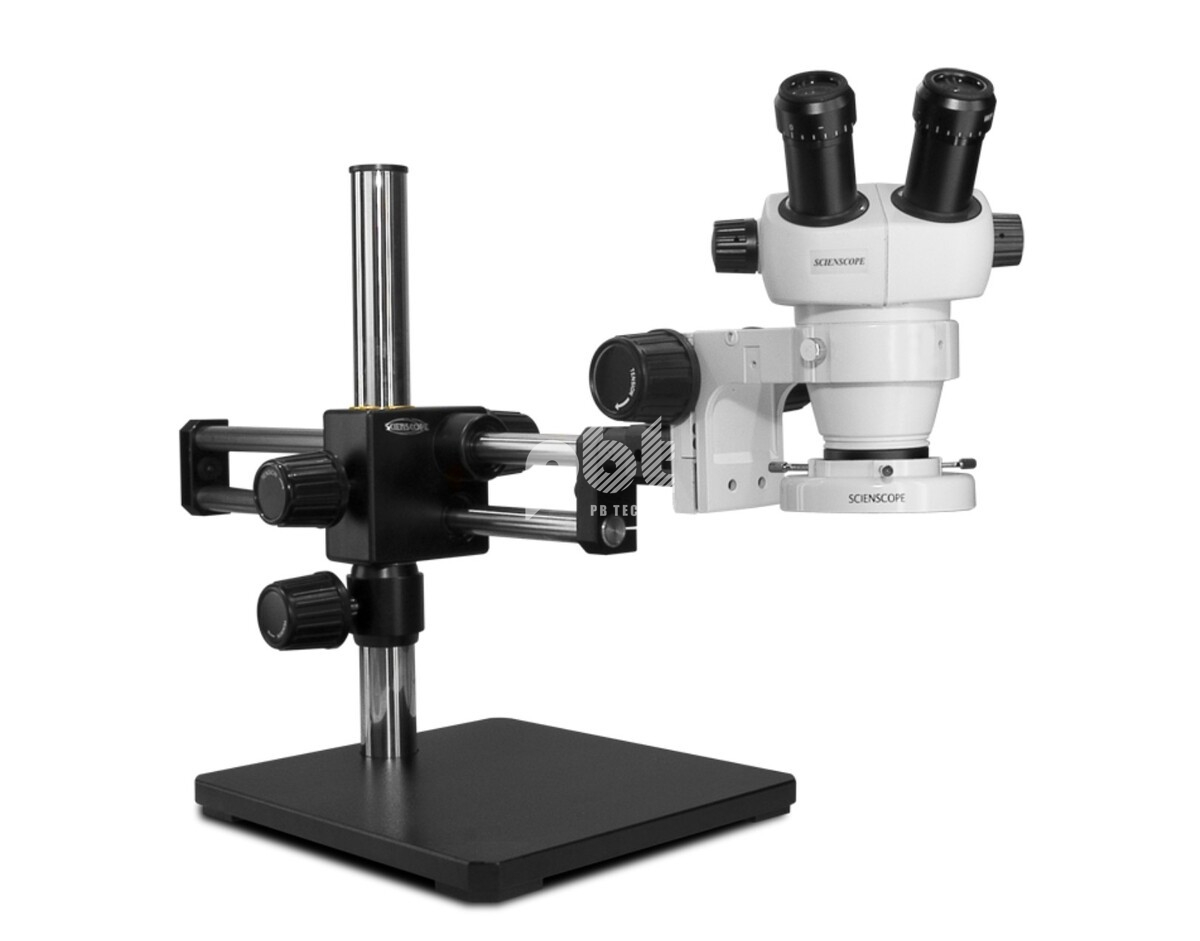

SCIENSCOPE seria ELZ
Mikroskopy serii ELZ firmy Scienscope zostały zaprojektowane dla użytkowników, którzy oczekują dobrej jakości optyki, niewielkich wymiarów oraz korzystnej ceny. Wydajny układ optyczny zapewnia jasny i wyraźny obraz, a kompaktowa konstrukcja ułatwia integrację mikroskopu z różnymi stanowiskami inspekcyjnymi.
Seria ELZ sprawdzi się w codziennej kontroli komponentów elektronicznych, płytek PCB, połączeń lutowanych oraz innych niewielkich elementów wymagających obserwacji w powiększeniu. W zależności od wybranej konfiguracji system można uzupełnić o odpowiednie oświetlenie, statyw i akcesoria zwiększające funkcjonalność stanowiska.
| Dostępne zakresy powiększenia korpusu: |
0.7x-3x |
|---|---|
| Powiększenie: |
0.7x-30x (z okularami 10x) |
| Współczynnik powiększenia: |
01:04.3 |
| Pole widzenia: |
31.4mm – 7.3mm (z okularami 10x) |
| Odległość robocza: |
100mm |
| Regulacja dioptrii: |
±5 |
| Regulacja rozstawu okularów: |
46-76mm |
| Nachylenie okularów: |
60° |
| Średnica pierścienia mocującego mikroskopu: |
76mm |
OBIEKTYW |
OKULARY X10 |
OKULARY X15 |
OKULARY X20 |
ODLEGŁOŚĆ ROBOCZA |
|||
|---|---|---|---|---|---|---|---|
| |
MAG |
FOV |
MAG |
FOV |
MAG |
FOV |
|
| 0.5X |
3.5x-15x |
66.9mm-15mm |
5.3x-22.5x |
4.6mm-11mm |
7x-30x |
36mm-8.3mm |
177mm |
| DEFAULT |
7x-30x |
31.4mm-7.3mm |
10.5x-45x |
22.9mm-5.3mm |
14x-60x |
17.9mm-4.1mm |
100mm |
| 2X |
14x-60x |
16mm-3.7mm |
21x-90x |
11.4mm-8mm |
28x-120x |
9mm-6mm |
26mm |
Wzór powiększenia optycznego
Powiększenie całkowite = (Powiększenie okularów) X (Powiększenie w zakresie zoomu korpusu) X ( Powiększenie obiektywu)
Mag. = Powiększenie, FOV = Pole widzenia, WD = Odległość robocza
