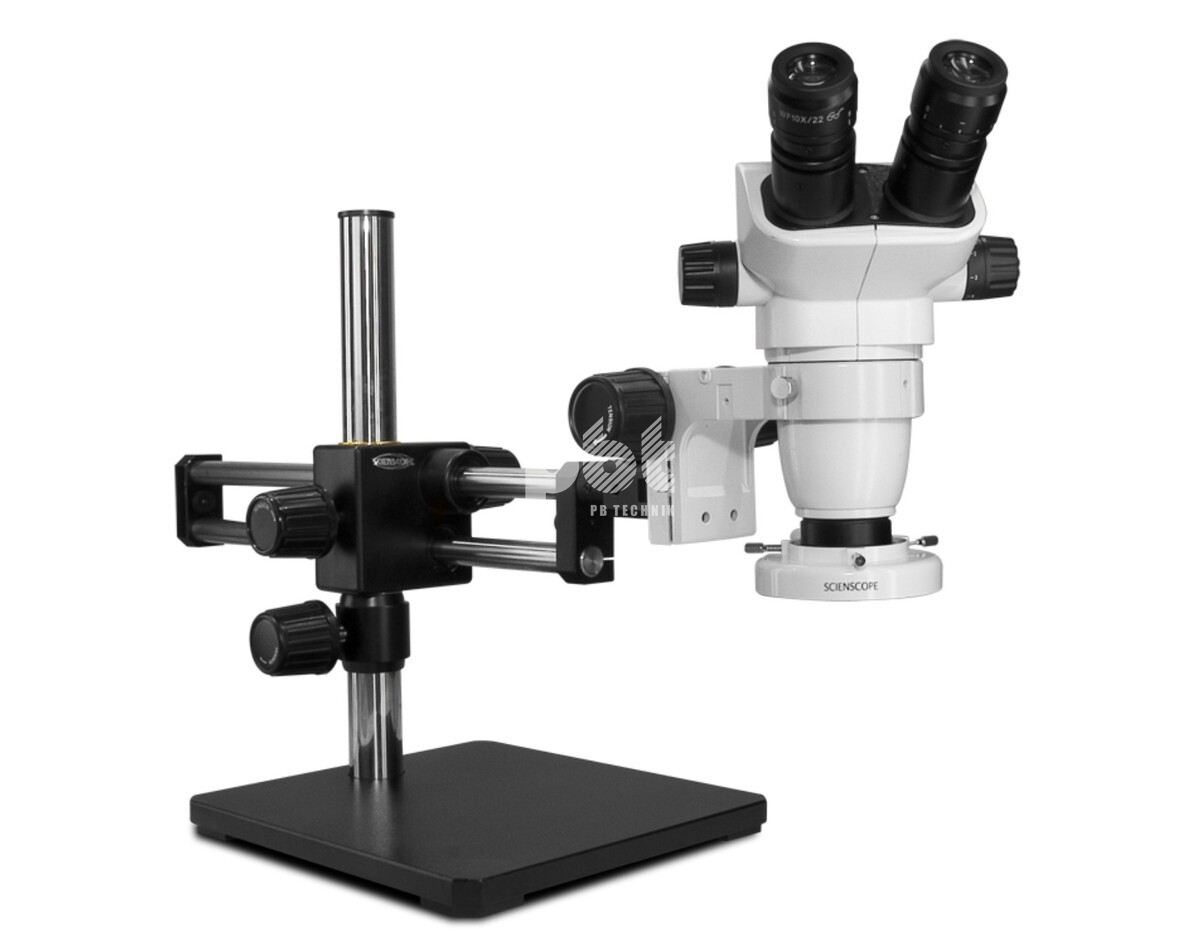

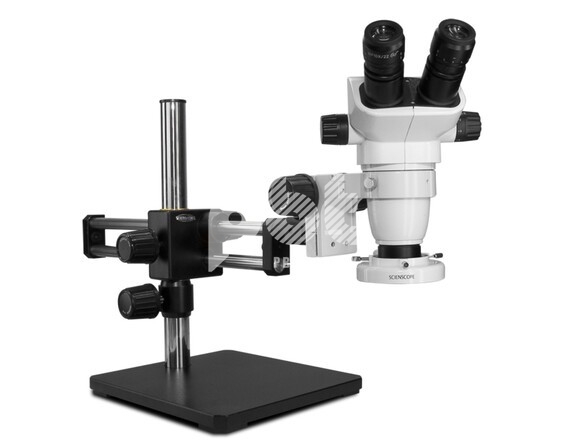

SCIENSCOPE seria SSZ II
Mikroskopy stereo zoom serii SSZ II firmy Scienscope bazują na sprawdzonej konstrukcji serii SSZ, która została rozwinięta z uwzględnieniem potrzeb użytkowników wykonujących długotrwałe prace inspekcyjne. Producent zachował podstawową jakość i technologię wcześniejszej serii, jednocześnie udoskonalając ergonomię, optykę oraz parametry użytkowe.
Kompaktowa i trwała konstrukcja sprawia, że seria SSZ II znajduje zastosowanie w kontroli jakości, montażu i naprawie elektroniki, inspekcji płytek PCB oraz innych zadaniach wymagających dokładnej obserwacji elementów w powiększeniu. W zależności od wybranej konfiguracji system może zostać wyposażony w odpowiedni statyw, oświetlenie, dodatkowe elementy optyczne oraz rozwiązania do cyfrowej dokumentacji obrazu.
|
Zakres powięszenia korpusu |
0.67x-4.5x |
|
Powiększenie |
6.7x-45x (z okularami x10) |
|
Współczynnik powiększenia |
01:06.7 |
|
Pole widzenia |
32.8mm – 4.9mm (z okularami x10) |
|
Odległość robocza |
100mm |
|
Regulacja dioptrii |
±5 |
|
Regulacja rozstawu okularów |
50-76mm |
|
Nachylenie okularów |
45° |
|
Średnica pierścienia mocującego mikroskopu |
76mm |
OBIEKTYW |
OKULARY X10 |
OKULARY X20 |
ODLEGŁOŚĆ ROBOCZA |
||
|---|---|---|---|---|---|
| |
MAG |
FOV |
MAG |
FOV |
|
| 0.3X |
2x-13.5x |
109.5mm-16.3mm |
4x-27x |
59.7mm-8.9mm |
287mm |
| 0.4X |
2.7x-18x |
82.1mm-12.2mm |
5.4x-36x |
44.8mm-6.7mm |
217mm |
| 0.5X |
3.4x-22.5x |
65.7mm-9.8mm |
6.7x-45x |
35.8mm-5.3mm |
177mm |
| 0.75X |
5x-33.8x |
43.8mm-6.5mm |
10.1x-67.5x |
23.9mm-3.6mm |
117mm |
| DEFAULT (1X) |
6.7x-45x |
32.8mm-4.9mm |
13.4x-90x |
17.9mm-2.7mm |
100mm |
| 1.5X |
10.1x-67.5x |
21.9mm-3.3mm |
20.1x-135x |
11.9mm-1.8mm |
47mm |
| 2X |
13.4x-90x |
16.4mm-2.4mm |
26.8x-180x |
9mm-1.3mm |
26mm |
Wzór powiększenia optycznego
Powiększenie całkowite = (Powiększenie okularów) X (Powiększenie w zakresie zoomu korpusu) X ( Powiększenie obiektywu)
Mag. = Powiększenie, FOV = Pole widzenia, WD = Odległość robocza
